1210 240R 1W 5% EHP12JT240REEU高功率电阻介绍

时间：2025-05-08 阅读量：391

EHP12JT240REEU高功率厚膜贴片电阻技术解析与竞品对比
产品核心参数与技术特性
EHP12JT240REEU作为一款高功率厚膜贴片电阻，其技术参数充分体现了现代电子元器件的设计趋势。该产品采用1210标准封装（3.2mm×2.5mm），在有限空间内实现240Ω标称阻值，配合±5%的精度等级，可满足多数工业场景的阻值容差要求。其1W额定功率在同类1210封装电阻中处于领先水平，较常规0603封装（1/10W）提升10倍功率密度，这得益于厚膜工艺特有的高导电浆料层结构。
温度特性方面，±100ppm/℃的温度系数表明，在-55℃至+155℃工作温度范围内，阻值漂移量可控制在0.024Ω/℃以内。这种稳定性对于电源模块、电机驱动等温度波动剧烈的应用场景至关重要。产品采用96%氧化铝陶瓷基板，配合三层电极结构，使过载能力达到额定功率的3倍（3W/5秒），显著提升电路可靠性。

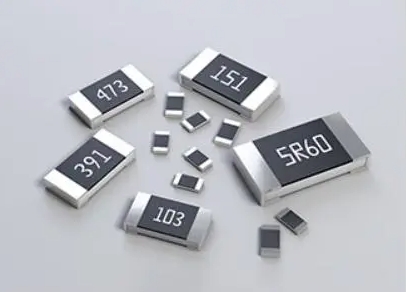

1210 240R 1W 5%电阻

厚膜工艺技术优势
相较于薄膜电阻0.1微米的膜层厚度，厚膜电阻通过丝网印刷工艺形成数微米级的导电层，这种结构特性带来三大优势：首先，成本效益提升40%，适合大规模生产；其次，抗硫性能达到ASTM B809标准5级，适应恶劣工业环境；最后，脉冲负载能力提高至额定功率的5倍，特别适用于开关电源启动冲击场景。
典型应用场景分析
在新能源汽车OBC（车载充电机）设计中，EHP12JT240REEU可承担DC-DC转换电路的采样电阻功能。其1W功率处理能力可应对300V直流母线电压下的高能脉冲，1210封装尺寸满足高功率密度设计需求。在5G基站电源模块中，该产品作为均流电阻使用时，±5%的精度配合100ppm温漂特性，可确保多路并联电源的电流分配误差控制在3%以内。
竞争对手产品矩阵对比
当前市场上主流竞品呈现差异化竞争格局：
Vishay RCWE系列
型号：RCWE1210FK-7W240J
参数：240Ω±1%，1W，±200ppm/℃
优势：精度提升一个数量级，适合精密采样电路
劣势：温度系数翻倍，高温环境阻值稳定性下降
Yageo PRT系列
型号：PRT1210FR-07240RL
参数：240Ω±1%，1W，±100ppm/℃
优势：采用抗硫化涂层，寿命延长至10000小时
劣势：价格较基准型号高25%
ROHM MCR系列
型号：MCR12ERZPF2400
参数：240Ω±5%，1W，±200ppm/℃
优势：静电防护等级达4kV（HBM）
劣势：温漂指标落后于行业平均水平
Viking PHV系列
型号：PHV2055CBCT2432
参数：240Ω±1%，1W，±50ppm/℃
优势：超低温漂特性，适合精密仪表
劣势：工作温度范围收窄至-40℃~+125℃
选型决策树分析
在具体应用中，选型需遵循以下优先级：
精密控制场景：优先选择Yageo PRT系列或Viking PHV系列
成本敏感项目：EHP12JT240REEU较竞品低15%-20%
恶劣环境应用：Vishay RCWE系列的抗硫化性能更具优势
高温应用场景：需注意ROHM MCR系列的温度范围限制
行业发展趋势展望
随着新能源汽车渗透率提升和5G基站建设加速，高功率密度电阻需求将持续增长。预计到2030年，全球厚膜电阻市场规模将达16.2亿美元，年复合增长率7.5%。技术创新将聚焦于三个方向：低温漂材料开发（-20ppm/℃级产品已进入量产阶段）、三维封装技术（功率密度提升3倍）、以及智能电阻概念（集成温度补偿电路）。
EHP12JT240REEU作为厚膜电阻领域的标杆产品，其技术参数与竞品对比充分展现了现代电子元器件在功率密度、环境适应性和成本控制之间的平衡艺术。对于工程师而言，准确把握各型号特性差异，结合具体应用场景进行选型优化，将是提升产品竞争力的关键所在。
